這個應用筆記展示了一個為slic產生三個隔離電壓的電源。隔離電源使用升壓控制器MAX668，帶有反激變壓器，用于-24V和-72V輸出，并使用光耦合器隔離反饋信號。線性穩壓器MAX8867提供3.3V輸出。
某些用戶線路接口卡要求電源電壓與本地電源隔離。圖1電路從5V輸入產生三個這樣的隔離電壓:100mA時+3.3V, 100mA時-24V, 25mA時-72V。它具有在變壓器反激拓?fù)渲泄ぷ鞯纳龎嚎刂破?U1)和用于隔離反饋信號的光耦合器。為了提供這種反饋(從-24V輸出到升壓控制器)，光耦合器(U4)由作為誤差放大器的分流穩壓器(U3)驅動。

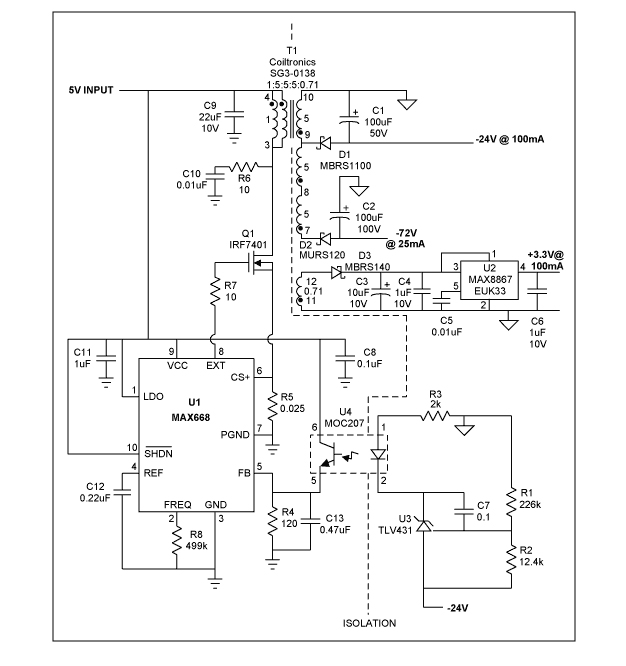

圖1所示 該SLIC電源使用變壓器隔離三個輸出(+3.3V， -24V和-72V)，并使用光耦合器隔離反饋信號。
寬范圍的輸出電壓需要一個定制的變壓器。其核心是一個標準幾何線圈SG3-0138與a (L) = 138nH/T2。一次電感為6.8μH，一次電流峰值為4A。主次匝比為1:5，因此為了獲得最佳效率，變流器的占空比接近50%。非穩壓-72V輸出通過串聯連接的三個相同的次級繞組從穩壓-24V輸出導出。還有一個用于-48V輸出的抽頭，以及一個驅動線性穩壓器(U2)以提供+3.3V輸出的低壓繞組。變壓器的繞組規格為:

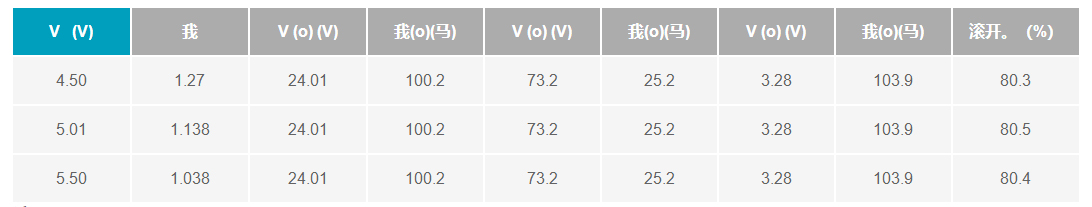

在最大指定負載下，在1.138A時輸入5.0V，該電路在103.9mA時輸出+3.28V, 100mA時輸出-24.0V, 25.2mA時輸出-73.2V，效率為80%。
注:
T1纏繞在138nH/T2的標準幾何芯上。
初級電感為6.7μH。
主要是7輪28號雙線。
次要是三層，每層35次，每次32次。
低壓二次為5匝32 #。
